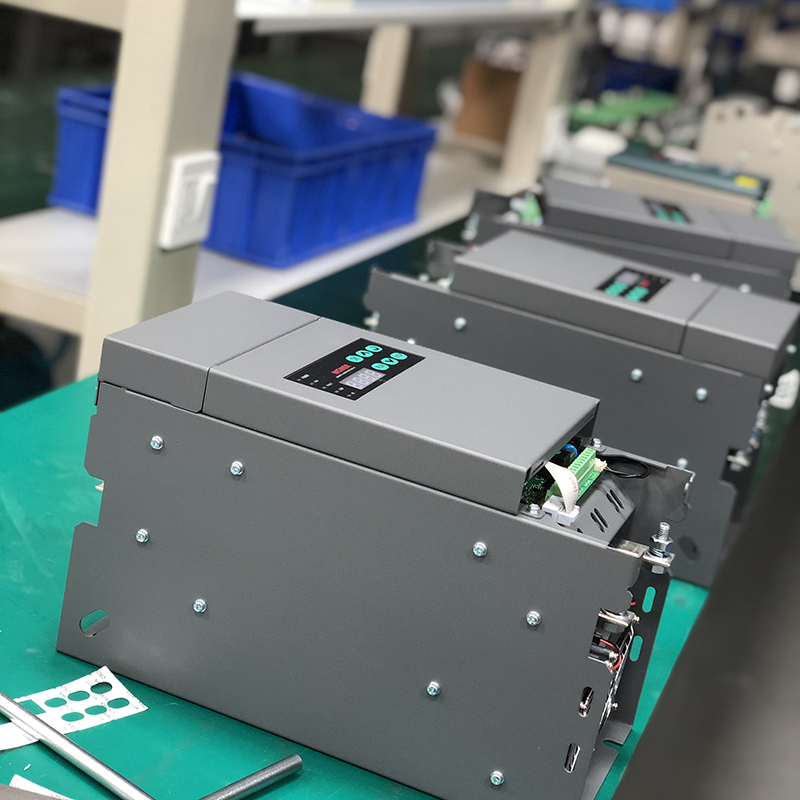

電力調整器是應用晶閘管（又稱可控硅）及其觸發控制電路用于調整負載功率的盤裝功率調整單元。現在更多的是運用數字電路觸發可控硅實現調壓和調功。

三相晶閘管閉環技術可控硅調壓器采用移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性。三相晶閘管閉環技術觸發板的原理框圖，其控制原理為一個典型的雙閉環控制，電流環為內環，電壓環為外環?，F(xiàn)以調壓器的“恒電壓控制特性”來介紹其控制原理。 調節過程如下：給定信號(Ug)、電壓反饋信號(Uf)、電流反饋信號(I f)

當由于某種原因使調壓器輸出電壓降低時(如電網電壓降低)：（Ug-Uf）↑ → UO↑ → Uy↑ → α↓ → 調壓器輸出電壓U↑*后達到Uf與Ug相互平衡，調壓器輸出穩定電壓。



邁斯威爾電氣17年專業研發生產電力調整器，各種大功率交直流電源系統，水處理電源等各類特種電源系統，一站式設計制作，源頭廠家！歡迎咨詢邁斯威爾，為你詳細解答相關問題！
